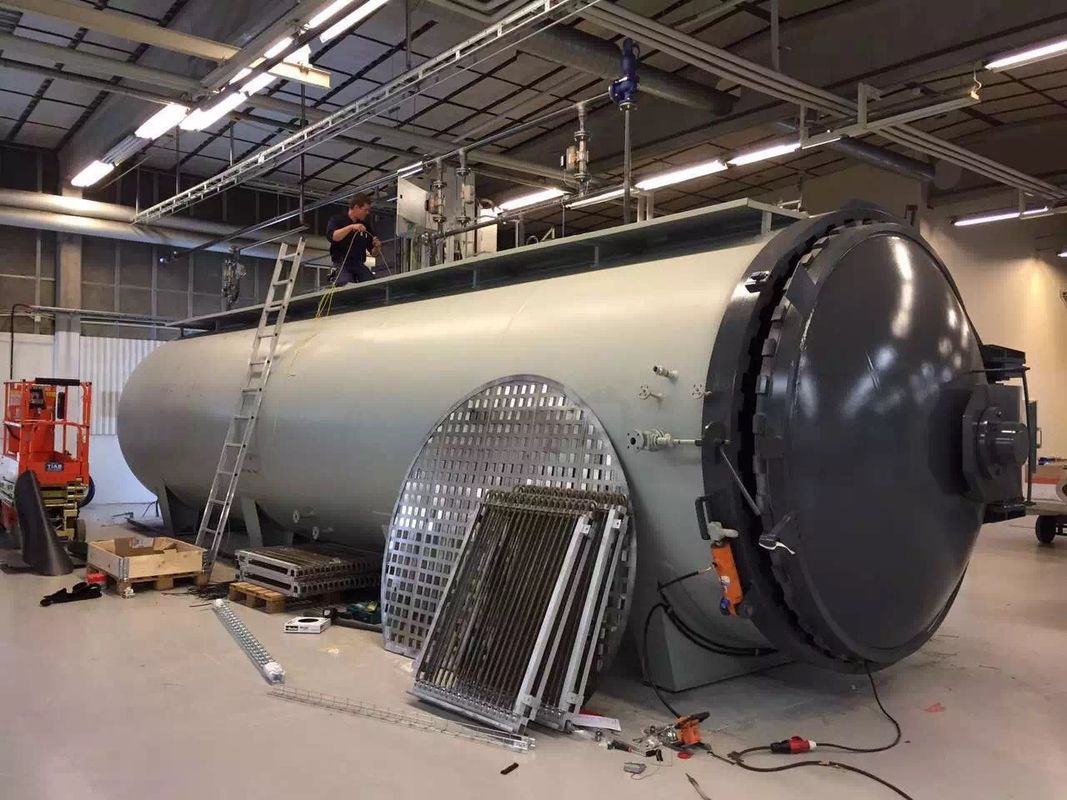

Autoclave 1.5X4M della fibra del carbonio di rendimento elevato per il nuovo stato di aviazione

Autoclave in fibra di carbonio 1.5X4M utilizzata per l'aviazione con marchio CE o standard ASME





1Breve introduzione

Negli ultimi dieci anni abbiamo assistito all'evoluzione di nuovi materiali, con eccellenti caratteristiche meccaniche e fisiche.sono sempre più utilizzateIl materiale composito è il prodotto ottenuto dalla polimerizzazione di fibre di carbonio e di resine, preparate e modellate in modo adeguato in strati sovrapposti di fibre e resine su stampi o nuclei.

L'autoclave è un'apparecchiatura fondamentale per la stampatura a caldo di fibre di carbonio e di materiali compositi a matrice di resina (poliimide, bismaleimide, resina epossidica e matrici di resina termoplastiche, ecc.).la qualità del prodotto è ottenuta all'interno dell'autoclave raggiungendo un aumento delle caratteristiche meccaniche fino al 20-30% rispetto ad altri metodi di polimerizzazione, che non prevedono la pressurizzazione esterna del prodotto.

L'affidabilità e la precisione dei cicli che possono essere ottenuti con l'autoclave SINOMAC consentono di raggiungere e mantenere elevati standard qualitativi del prodotto,che è ampiamente utilizzato nei settori ad alta tecnologia come l'aerospaziale, automotive, elettronica, armi, traffico, attrezzature sportive e nuovi tipi di energia, ecc.

2. Dati di base

Modello e dimensioni dell'autoclave composita

Ø Modello di autoclave: SN-CGF1540

Ø Diametro effettivo: 1500 mm

Ø Lunghezza effettiva: 4000 mm

Definizione: *Il diametro effettivo è il diametro utilizzabile dell'autoclave.

*EfficaciaLa lunghezza è di puntare per fare la lunghezza effettiva del materiale composito.

2-2. prestazioni di produzione

Ø Dimensioni del prodotto: max. 1400 mm x 4000 mm

2-3. Energia elettrica

Ø Tensione di funzionamento: 380VAC, 3PE, 50/60Hz, >= 160KVA

Ø Potenza di controllo: 220VAC/50Hz/24VDC

Potenza totale: 154,2 kw (comprese l'autoclave, la pompa a vuoto, le pompe idriche e la torre idrica)

2-4. Fornitura di acqua e aria:

Ø Consumo di acqua di raffreddamento: ~ 10 m³/h

Ø Pressione dell'acqua di raffreddamento: min.3 bar ~ max. 6 bar

Ø aria di controllo dell'apparecchiatura di controllo: 5 ~ 7 bar

Ø Fonte massima di azoto per autoclave: 15 bar

3Caratteristiche generali e processo di funzionamento dell'autoclave

3-1. caratteristica generale

L'autoclave OLYMSPAN è un recipiente a pressione sigillato che può essere riscaldato da un'unità di riscaldamento a convezione forzata, in cui la temperatura, la pressione e il vuoto possono essere controllati in modo efficace.Attraverso un progetto avanzato, costituito da un'unità di convezione forzata e motore, sistema di potenza di riscaldamento di uscita può essere regolato 0-100%, controllo proporzionale della pressurizzazione, raffreddamento e componenti di scarico.Può ottenere una temperatura e una pressione uniformi in base alla curva di processo. La temperatura è controllata nella fase di riscaldamento, conservazione e raffreddamento. I gradienti di riscaldamento / raffreddamento possono essere impostati dall'operatore. La pressione è regolata nella fase di pressurizzazione, conservazione e rilascio.

3-2 Processo di lavoro

L'intero processo di lavoro dell'autoclave OLYMSPAN ha 17 segmenti. In ciascun segmento, il valore di temperatura, pressione, vuoto e tempo del segmento può essere impostato e monitorato da HIM e PC,e il processo di funzionamento sarà realizzato dal nostro software sviluppato esclusivamente che si basa su sistema di controllo PLC per garantire il funzionamento completamente automaticoL'autoclave OLYMSPAN è adatta per la produzione di vari materiali compositi, e può anche garantire la perfetta qualità del prodotto.







Le ricette per esempio.:



Vacu1: pressione minima di vuoto Vac2: pressione massima di vuoto

Premere.1Pressa di pre-pressione.2:pressione finale

Temp1:temperatura del primo segmento Temp2: temperatura del secondo segmento

Temp3: temperatura del terzo segmento

Temp5: temperatura di raffreddamento e rilascio

T1: tempo di conservazione del primo segmento T2:mantenimento del tempo del secondo segmento

T3: tempo di conservazione del terzo segmento T4:mantenimento del segmento di tempo



(1) Mettere il bianco di materiali compositi e gli stampi nel sacchetto a vuoto, e poi mettere in autoclave insieme, infine, iniziare a aspirare, ottenendo il vuoto al punto impostato: Vacu1

(2) Iniziare il riscaldamento, aumento della temperatura al punto impostato:Temp1, allo stesso tempo, pressurizzazione, aumento della pressione al punto impostato: premere.1, e quindi iniziando la prima fase di conservazione, il tempo di conservazione è il punto di impostazione T1.

(3) Terminata la prima fase di conservazione, si continua il riscaldamento, la temperatura sale al punto impostato: Temp2, vuoto a Vacu2 o pressione atmosferica, e quindi si inizia la seconda fase di conservazione,il tempo di conservazione è il punto di impostazione T2.

(4) Terminata la seconda fase di mantenimento, pressurizzazione, aumento della pressione al punto di regolazione: premere.2.

(5) Proseguire il riscaldamento, l'aumento della temperatura al punto di impostazione: Temp3, ha iniziato la terza fase di conservazione, il tempo di conservazione è il punto di impostazione T3.

(6) Terminata la terza fase di conservazione, proseguire il riscaldamento, l'innalzamento della temperatura al punto di impostazione: Temp4, iniziata la quarta fase di conservazione, il tempo di conservazione è il punto di impostazione T4.

(7) Completata la quarta fase di conservazione, iniziata la fase di raffreddamento,finché la temperatura non è scesa al punto di impostazione:Temp5.

(8) rilascio dell'aria

3-3. Preview della ricetta

Puoi salvare e scegliere una ricetta diversa.

3-4. Struttura del sistema di controllo

3-5. Specifiche operative

3-5-1Pressione

Ø Medio di pressurizzazione: azoto

Ø Pressione di lavoro massima::1.5Mpa (15 bar)

Ø Pressione massima di progetto:1.6Mpa (16bar)

Ø Pressione: 0­0,6 bar/min. Pressione media da 0 bar a pressione di lavoro massima.

Ø Tasso di depressione: 0­0,6 bar/min tassi medi dalla pressione massima di lavoro a 0 bar.

3-5-2Temperatura

Ø Temperatura massima di lavoro: 250°C

Ø Temperatura massima di progetto del recipiente: 260°C

Ø Velocità di riscaldamento: 0-3°C/min basata sulla temperatura media dell'aria da 250°C a 250°C e in autoclave con 800 kg di PCM e 1500 kg di acciaio.

Ø Velocità di raffreddamento: 0-3°C/min basata sulla temperatura media dell'aria da 250°C a 50°C e autoclave con 800 kg PCM e 1500 kg acciaio.

3-5-3Vaso

Ø Livello di vuoto: ≤-0,098Mpa

Ø Vaso di lavoro massimo: - 0,08 MPa

4Dettagli dell' attrezzatura

Struttura generale

4-2: recipiente a pressione

Serbatoio a pressione con porta ad apertura rapida, certificato secondo il codice cinese dei serbatoi a pressione.

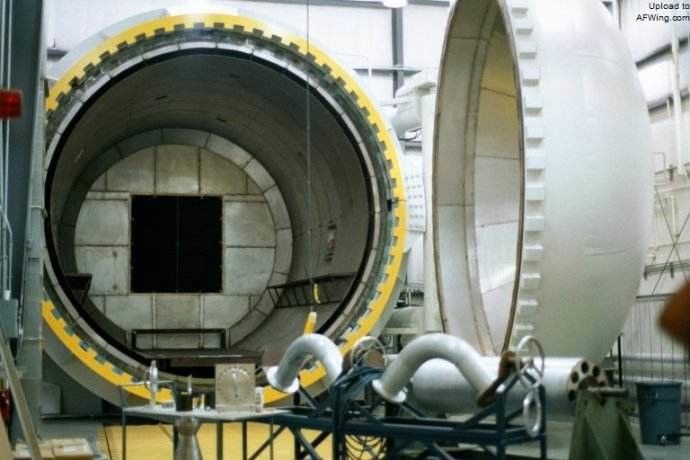

4-3. Chiusura rapida delle porte

Ø L'intero sistema è composto da quattro parti: una coppia di flange, dispositivi azionati, anello di tenuta e sistema di protezione ad alta temperatura.

Ø Apertura, chiusura e chiusura delle porte azionate idraulicamente, controllate da un sistema PLC.

Ø L'anello di tenuta è in gomma di silicio, resistente alle alte temperature.

Ø Può essere azionato manualmente anche tramite gli interruttori dell'armadio elettrico vicino alla porta.

Ø Tipo di porta: aperturasinistra(Facce alla porta)















4-4. Sistema di isolamento

Ø Isolamento:isolamento interno

Ø Materiale isolante:fibra ceramica

Ø lamiera interna: acciaio inossidabile, 1,0 mm

Ø Spessore dell'isolamento: 100 mm

4-5. Sostegni e binari per pavimenti

Ø carico su rotaia: 4000 kg, può essere offerto un carico maggiore opzionalmente.

Ø Tipo di rotaia: acciaio a angolo uguale

Ø carico a pavimento: 400 kg,in opzione è possibile offrire un carico maggiore.

Ø Forma dei supporti per pavimenti: piastra a rilievo (4 mm)

Sistema di riscaldamento

Ø Il sistema di riscaldamento è costituito da tre zone di riscaldamento e dagli elementi di riscaldamento situati sul fondo del recipiente per una facile manutenzione.

Ø Riscaldamento elettrico, riscaldatori a tubo

Ø Banche multiple controllate tramite SCR tiristor.

Ø Controllo proporzionale, 0-100% di uscita.

Ø Il processo di riscaldamento è controllato da un regolatore di temperatura, la modalità è il controllo PID ed è organizzato da un sistema PLC.

4-7. Componenti a pressione

Ø Valvola di ingresso e di scarico, regolabile proporzionalmente, valvola a sfera regolabile elettro-pneumaticamente.

Ø Valvola di scarico manuale, valvola a sfera a 3 pezzi.

Ø Il silenziatore di scarico (assorbente del suono) riduce il rumore di70DB. 1 pc

Ø Trasmettitore di pressione: 1

Accuratezza: +/- 50mbar (0,005Mpa)

Ø Misuratore di pressione:1

Ø Tolleranza di regolazione della pressione: ± 0,1 bar

Sistema di raffreddamento(scambiatore di calore)

L'interscambiatore di calore è posizionato nella parte inferiore dell'autoclave per una facile manutenzione.

Ø scambiatore di calore in acciaio inossidabile, tutte le parti interne bagnate in acciaio inossidabile.

Ø Valvola di raffreddamento proporzionale per il comando di raffreddamento principale.

Ø Valvole a spruzzo d'aria e di acqua di nebbia per il controllo del pre raffreddamento.

4-9. Sistema di convezione forzata (sistema di circolazione dell'aria)

ØCanale di aria calda

L'autoclave composita OLYMSPAN è diversa dalle autoclave convenzionali: non richiede un condotto d'aria radiale e utilizza invece il pavimento come sistema di consegna dell'aria in avanti.Queste caratteristiche di design uniche riducono il costo per il cliente, e rendere la temperatura più uniforme.

ØIl ventilatore motore per la circolazione

Il motore e' avvitato al corpo dell'autoclave, e' quello che spinge il ventilatore direttamente.

ØParametri principali del ventilatore a motore circolante

Potenza:18.5KW, controllo di conversione di frequenza

Formato di connessione:connessione diretta,

velocità di rotazione nominale:960r/min ((400V/50HZ),

Ruota del ventilatore:

pressione del vento:1050Pa,

Tasso di flusso:8900M³- Non lo so.

ØSigillamento e raffreddamento dell'albero

Motore speciale completamente sigillato, cuscinetti con serie SKF ad alta temperatura.il sistema di raffreddamento dell'acqua dell'albero con pompa d'acqua separata e interruttore di flusso da montare per monitorare il flusso d'acqua e per avvisare/interrompere automaticamente il ciclo in caso di insufficiente flusso d'acqua;.



4-10 Componenti di monitoraggio della temperatura

Ø Tolleranza di controllo della temperatura: ±2°C

Ø Termocoppie a temperatura dell'aria: 1pc, fisse

Tipo K, compreso il monitoraggio/controllo del PC, acquisizione dei dati

Ø Termocoppia di sicurezza Hi-Limit: 1pc, fissa

Tipo K, compreso il controllo/monitoraggio del PC

Ø Termocoppia di parte: 20 pezzi, può essere mobile

Tipo K, compreso il monitoraggio del PC, l'acquisizione e il controllo dei dati.



4-11. sistema di vuoto

4-11-1Porte della sorgente di vuoto: 10pcs in totale

4-11-2Ogni porta sorgente comprende:

Ø 1⁄2" giunto interno del tubo a filo

Ø Valvola di blocco manuale esterna, valvola a sfera a 3 pezzi, in acciaio inossidabile

Ø Valvola di selezione del vuoto controllata da PC, valvola a sfera a 3 pezzi, in acciaio inossidabile.

Ø Valvola di selezione ventilazione-ventilazione a controllo PC, valvola a sfera a 3 pezzi, in acciaio inossidabile.

Ø Tubi in acciaio inossidabile, 1⁄4"

4-11-3Porte del trasduttore di vuoto: 10pcs in totale

4-11-4Ogni porta del trasduttore di vuoto comprende:

Ø 1/2" di giunzione interna del tubo a filo

Ø Valvola di blocco manuale esterna, valvola a sfera a 3 pezzi, in acciaio inossidabile

Ø tubi in acciaio inossidabile, 1⁄2"

4-11-5Trasduttore di vuoto: complessivamente 11 pezzi

Ø Pressione di prova: 15 bar

Ø Distanze: da 760 mm Hg a 15 bar

Ø Precisione: +/- 15,6 mm Hg

4-11-6Filtro a vuoto: complessivamente 11 pezzi

per le applicazioni di indurimento dei compositi con un elevato contenuto di volatilità (cioè poliamidi ad alta temperatura),il filtro a vuoto sarà molto più efficace nella condensazione di volatili e solventi durante le operazioni di temperatura elevata.

4-11-7Ogni sorgente di vuoto controllata individualmente, può essere eseguita sotto vuoto e ventilazione e ognuna sarà individualmente spenta in caso di rottura del sacchetto di vuoto.

4-11-8Separazione dell'aspirapolvere e della misura.

4-11-9Prova automatica di perdita di vuoto prima di avviare un cerchio.

4-12. sistema di illuminazione

Fulmine in tutta l'area di lavoro dell'autoclave, è di 400 lux.

4-13 Sistema di controllo

Ø Il sistema di controllo è sviluppato sulla base della ricerca e dello sviluppo nel campo dei materiali compositi,e è composto da un PLC per la gestione automatica del processo e da un PC per la supervisione del sistema. Il funzionamento dell'intero sistema si basa sull'esclusivo pacchetto software sviluppato - TPC ((Controllo della lavorazione termica).

Ø Accesso di accesso protetto da password, l'operatore può accedere al sistema accedendo al modulo di accesso di sicurezza con un nome e una password.

Ø Funzionamento completamente automatico, compreso il riscaldamento, la pressione, il vuoto, la ventilazione, il raffreddamento e le azioni di scarico.Informazioni di controllo dell'integrità e controlli di sostituzione, come il segmento di cambio, la fase finale, ecc.

Ø Lo schermo di funzionamento manuale consente all'operatore di controllare manualmente la temperatura, la pressione, il vuoto, il ventilatore e le valvole.

Ø In base alle diverse esigenze del processo di lavoro, può impostare il tempo di segmento, il controllo TC, il valore di temperatura, la velocità di temperatura, il valore del vuoto, il valore della pressione, la velocità di pressione, ecc.e può anche modificare il parametro di funzionamento in diretta.

Ø può scegliere e salvare le diverse ricette di indurimento, visualizzare in tempo reale la tendenza storica della pressione, del vuoto e della temperatura;memorizzazione di tutti i dati di elaborazione e la sua funzione di registrazione senza carta può realizzare la segnalazione di curva di lavoro e parametri di processo.

Ø Può monitorare continuamente tutte le azioni dei dispositivi e le informazioni del sistema di sicurezza, come il blocco di sicurezza, la chiusura della porta, il blocco della porta e così via.

Ø Dispone di un sistema di allarme acustico e visivo e di uno schermo di diagnostica e di rilevamento dei guasti, compreso l'allarme di sovra-temperatura e di sovra-pressione e varie funzioni di protezione della sicurezza, quali le perdite di vuoto,oltre le deviazioni del ciclo di cura, guasto dei componenti, ecc.

Ø Il controllo del riscaldamento consentirà all'operatore di controllare dal prodotto o dall'aria o da una lettura minima di T/C, il TPC ha il controllo TC, l'operatore può scegliere TC aria, TC alta o TC bassa.

Ø Il cliente può registrare, accedere e digitare le informazioni sul prodotto e realizzare il controllo intranet o remoto.

Ø Può realizzare la produzione di dati, la stampa, l'analisi dei requisiti per migliorare la qualità del prodotto.

Ø UPS (alimentazione ininterrotta), potenza:1000VA

4-14 Sistemi di sicurezza:

Ø Interblocchi meccanici ed elettrici per la chiusura delle porte, la chiusura delle porte e la prova di posizione della serratura, l'autoclave non può essere aperta quando la pressione nell'autoclave è superiore a 0,2 bar.

Ø Si avvierà l'allarme automatico in caso di sovra-temperatura o sovra-pressione; la temperatura scenderà automaticamente in caso di sovra-temperatura e si rilascerà automaticamente in caso di sovrapressione.

Ø Dispone di una valvola di emergenza per il rilascio della pressione.

Ø Valvola di sicurezza per il sollevamento della pressione, certificata CE

Ø allarme di bassa pressione dell'aria di alimentazione, interruttore di bassa pressione e sollievo di bassa pressione...

Ø Indicazione del motore del ventilatore di circolazione.

Ø Alarme audio-visive quando la porta si apre e si chiude.

Ø Premere il pulsante di arresto di emergenza per interrompere il ciclo di cura tutte le valvole di controllo della pressione, le valvole di controllo della depressurizzazione, il raffreddamento principale non funzioneranno.

4-15.

L'autoclave OLYMSPAN verrà preparata e dipinta in colore "blu scuro" ad alto lucentezza.

5- Principali dati tecnici dell' autoclave composita

Modello #SN-CGF1540 AUTOCLAVE COMPOSITO Parametro tecnico
- No, no, no, no.	Descrizione	Unità	Specifiche e parametri
1	Diametro di lavoro effettivo	mm	1500
2	Durata effettiva del lavoro	mm	4000
3	Distanza tra la pista dell'autoclave	mm	800
4	Altezza del binario ((dal pavimento al piano del binario)	mm	620
5	Altezza massima ((dal carrello fino alla parte superiore dell'autoclave)	mm	1140
5	Pressione di progettazione	MPa	1.6
6	Max. Pressione di lavoro	MPa	1.5
7	Massima velocità di pressurizzazione (media)	bar/min	0.6
8	Tasso di depressione (media)	bar/min	0.6
9	Gassato della valvola di sicurezza	MPa	1.55
10	Temperatura di progetto	°C	260
11	Temperatura di lavoro massima	°C	250
12	Max. Tasso di riscaldamento (media dell'aria)	°C/min	3
13	Massima velocità di raffreddamento (media dell'aria)	°C/min	3
14	Carico termico durante la prova	Kg	800 kg PCM e 1500 kg acciaio
15	Uniformità della temperatura allo stato stazionario	°C	±2
16	Temperatura esterna della conchiglia a temperatura massima	°C	< 60
17	Modalità di apertura rapida	- Cosa?	idraulica
18	Medio di lavoro	- Cosa?	Aria compressa
19	Modalità di riscaldamento	- Cosa?	Elettrica ((Convezione + Radiazione))
20	Scaldaia	- Cosa?	apparecchi di riscaldamento a tubo
21	Potenza di riscaldamento	KW	126
22	Quantità di motore del ventilatore in circolazione	Impostato	1
23	Potenza del motore del ventole circolante	KW	18.5
24	Tipo di termocoppia	- Cosa?	Tipo K
25	Termocoppie a temperatura dell'aria	Pezzo	2
26	Termocoppie a temperatura di parte	Pezzo	20
27	Quantità di trasduttore di pressione	Pezzo	1
28	Linee di vuoto	Pezzo	10
29	Quantità di sonda a vuoto	Pezzo	11
30	Valvole a controllo PLC su ciascuna linea di vuoto	---	Ventilazione e vuoto
31	Min. Pressione al vuoto	MPa	- Zero.08
33	Modalità di controllo standard	---	PLC+PC
34	Software di controllo	---	Controllo del trattamento termico (TPC)
35	Tipo di isolamento	---	Interno
36	Materiale isolante	---	Fibra ceramica
37	Spessore dell'isolamento	mm	100
38	Isolazione lamiera metallica	---	Acciaio inossidabile
39	Temperatura dell'ambiente di lavoro	°C	Min.20°C,max. +45°C
40	Umidità dell'ambiente di lavoro	---	< 60%
41	Fornitore di alimentazione	---	380VAC, 3P+PE, 50/60Hz
42	Peso	Kg	7980

6. Il sistema di controllo TPC (controllo del processo termico)

6-1 Breve introduzione della TPC

I componenti e i sensori delle autoclave saranno monitorati e controllati dal sistema di controllo TPC.

6-2 Il controllo superiore è la chiave del successo

La maggior parte concorderà sul fatto che nel mondo della produzione di materiali compositi, il sistema di controllo è un componente chiave per garantire le prestazioni, l'usabilità e l'affidabilità dell'autoclave.Anche il miglior autoclave sarà paralizzato da un sistema di controllo scadenteIn particolare, quando si tratta di trattare grandi volumi di materiali compositi.OLYMSPAN ha concentrato gran parte dei nostri sforzi di R & S sul nostro software di controllo e le caratteristiche / capacità che possono migliorare le prestazioni di elaborazione, affidabilità e produzione snella in autoclave.





6-3 Esempi di immagini da schermo

Le seguenti immagini di schermo sono fornite per un'implementazione tipica di autoclave compositi OLYMSPAN.



7.1 Serbatoio di accumulo dell'azoto

7.1.1Pressione di lavoro massima 1,5 MPa

Ø modalità di installazione: verticale

Ø Capacità: 12M³

Ø Pressione massima: 1,5 Mpa

Ø Per la pressione di funzionamento dell'autoclave:0.7Mpa

Ø Temperatura di funzionamento ambientale: -10°C ∼50°C

Ø Standard di fabbricazione: GB150-2011, Vaso a pressione cinese

7.1.2Pressione di lavoro massima 3,0 Mpa

Ø modalità di installazione: verticale

Ø Capacità: 8M³

Ø Pressione massima: 3,0 Mpa

Ø Per la pressione di funzionamento dell'autoclave: 1,1 Mpa

Ø Temperatura di funzionamento ambientale: -10°C ∼50°C

Ø Standard di fabbricazione: GB150-2011, Vaso a pressione cinese

7.2 Sistema di preparazione dell'acqua

7.2.1Pompa dell'acqua

Ø Capacità: 8 t/h

Ø Testa: 30M

Ø Potenza: 3 fasi, 380V, 1,5 KW

Ø Materiale: SUS304

7.2.2Filtro multi-media

Ø Capacità: 5 t/h

Ø Dimensione: Φ1000×1800 mm

Ø Materiale: plastica rinforzata con fibra di vetro

Ø Quantità: 1%.

Ø accessori: tubi e valvole

7.2.3Afiltro al carbonio ctivato

Ø Capacità: 5 t/h

Ø Dimensione: Φ1000×1800 mm

Ø Materiale: plastica rinforzata con fibra di vetro

Ø Quantità: 1%.

Ø accessori: tubi e valvole

7.2.4Filtro di ammorbidimento

Ø Capacità: 5 t/h

Ø Dimensione: Φ1000×1800 mm

Ø Materiale: plastica rinforzata con fibra di vetro

Ø Quantità: 1%.

Ø accessori: tubi e valvole

7.2.5Sensori, tubi, valvole e strumenti

7.3 Sistema di raffreddamento dell'acqua circolante

Questa sezione comprende la pompa dell'acqua, la torre di raffreddamento, il serbatoio dell'acqua, i filtri, le valvole e i tubi.

Ø Tipo: ciclo aperto

Ø Quantità: 1 set

Ø Portata della pompa: 10 t/h

Ø Testa di pompa: 30 m

Ø Portata della torre di raffreddamento: 15 t/h

Ø Volume del serbatoio dell'acqua: 5 ccbm

7.4 Dispositivo per piattaforme, carrello e materiale di installazione

7.4.1PIl dispositivo latform viene utilizzato per il carrello di carico, può essere mobile.

7.4.2Il carrello è utilizzato per il carico e il trasporto di parti,la lunghezza è di 4 m. Il materiale è acciaio al carbonio con 10 connessioni a vuoto, 10 connessioni di misura (vuoto), 20 connessioni per termocoppie

7.4.3Valvole, tubi, flange, guarnizioni e tutto il materiale per l'installazione dell'autoclave.

8,Configurazioni dell'autoclave composita

Ø PC: Dell

Ø PLC: Siemens

D Componente elettrico principale: Schneider

Ø Shell: GB150-2011, OLYMSPAN,CINA

Ø Riscaldatori: riscaldamento elettrico per scaldacamere tubulari.

Ø Materiale isolante: fibra ceramica

Ø Protezione corazza: acciaio inossidabile

Ø scambiatore di calore304 in acciaio inossidabile, XUELANG, Cina

Ø SCR: SHIMADEN, Cina

Ø Valvola a sfera regolabile elettro-pneumatica: YAMATAKE, Giappone

Ø PID controller: Omron, Giappone

Ø Switch limitato: Omron, Giappone

Ø Motore speciale: OLYMSPAN, Cina

Ø Termocoppia: OMEGA

Ø Trasmettitore di pressione: KUNLUN, CINA

Ø Pompa a vuoto: RUFUS.

9- Imballaggio.

- 9 - 1.L'attrezzatura sarà adeguatamente confezionata/imballata tenendo conto dei trasporti marittimi e terrestri a lunga distanza e delle difficoltà che possono verificarsi in assenza di entrambe le parti.

9-2.Si provvederà ad una protezione adeguata contro l'umidità, la ruggine, la muffa, i graffi, le scosse, ecc., in modo che le merci possano arrivare al sito di installazione in buone condizioni.

9 e 3.I marchi di spedizione e l'avvertimento firmato saranno chiaramente dipinti e la lista di imballaggio dettagliata (in

Inglese) saranno saldamente fissati all'esterno dell'imballaggio.

10. consegna, installazione e garanzia di qualità

10-1. consegna

Il termine di consegna è:80giorni dopo aver ricevuto l'acconto; ma non include il tempo di spedizione!

10-2 Installazione

10-2-1L'installazione e la messa in servizio richiedono 1 persona x 20 giorni (massimo) con l'assistenza dell'acquirente.

10-2-2Il costo del viaggio internazionale, compresi i biglietti aerei di andata e ritorno, l'assicurazione, l'imbarco e i pasti della squadra di assistenza del venditore, devono essere a carico dell'acquirente.

10-3. Garanzia della qualità

Il venditore fornisce una garanzia di qualità di 14 mesi, durante la quale il venditore è responsabile di tutti i guasti dell'attrezzatura dovuti a qualità inferiore, progettazione impropria o servizi.





11. Visualizzazione del laboratorio









12. TERMINO DI PAGO

Il valore del contratto è corrisposto dal compratore al venditore nei seguenti modi:

1. il 30% del valore totale sarà pagato da T/T come acconto.

2. 65% in caso di presentazione dei disegni di omologazione da parte di T/T O LC.

3. 5% dopo l'accettazione da parte del cliente, o 60 giorni dopo la consegna

Possono essere prese in considerazione condizioni alternative, sebbene la modifica delle condizioni possa influenzare il prezzo complessivo del sistema.

13Condizioni di servizio

13.1 Servizio prima della vendita:

Fornire dati tecnici relativi per la scelta delle attrezzature da parte del cliente.

13.2 Servizio in vendita:

Dopo che il contratto avrà funzionato, eseguiremo ogni articolo e manterremo gli standard pertinenti rigorosamente in ogni processo di produzione.La qualità e la tecnologia potrebbero soddisfare i requisiti.

13.3 Servizio post vendita:

Assistenza al cliente per l'installazione e la formazione in loco. Manutenzione e riparazione per un anno. Il cliente deve pagare il biglietto aereo andata e ritorno e l'alloggio.

14. Validità delle quotazioni

Il nostro preventivo sarà disponibile in30 giornidopo che l'abbiamo inviato per via ufficiale: fax, e-mail o corriere.





15Ulteriori termini e condizioni saranno spiegati nel contratto finale.



L'intero team OLYMSPAN vi ringrazia per l'opportunità di presentare questo preventivo.Ogni membro del team apprezza l'opportunità di lavorare con voi e non vede l'ora di superare le vostre aspettativeIn caso di domande, richieste o idee, non esitate a contattare il sottoscritto.

Sinceramente tua,

- Alex.

JIANGSU OLYMSPAN THERMAL ENERGY EQUIPMENT CO., LTD.
