Luogo di origine:
La Cina
Marca:
OLYMSPAN
Certificazione:
CE,ASME and GB150
Numero di modello:
FGZ

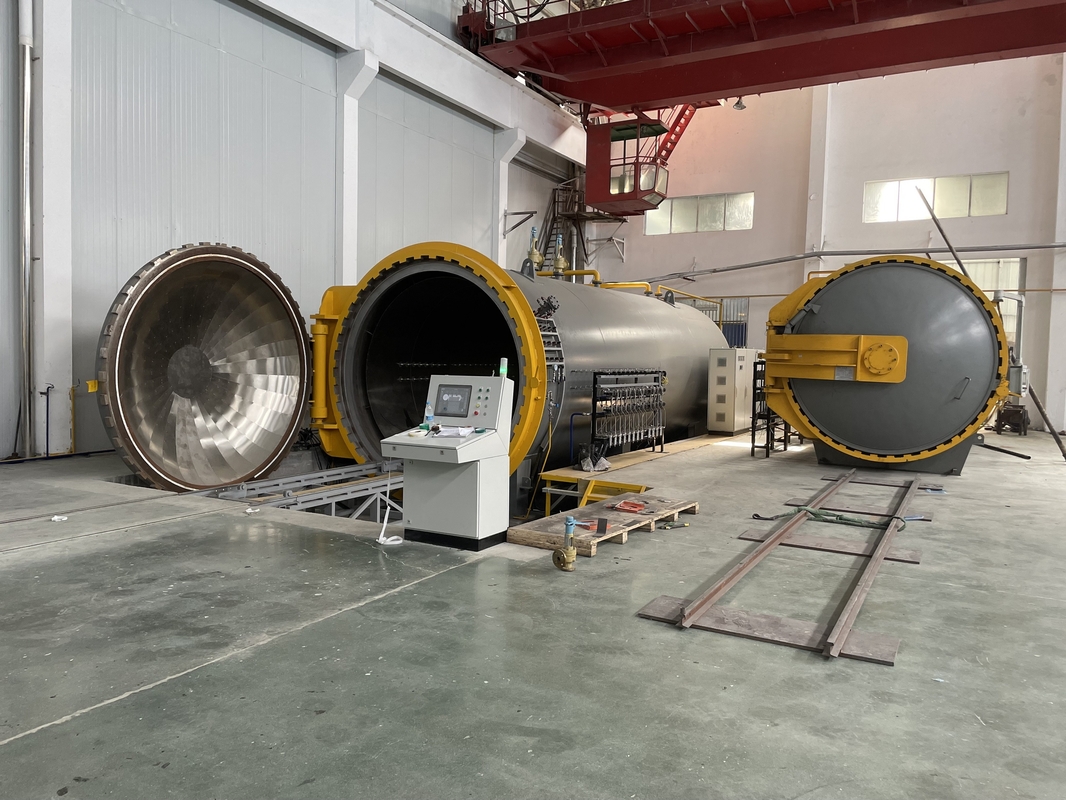

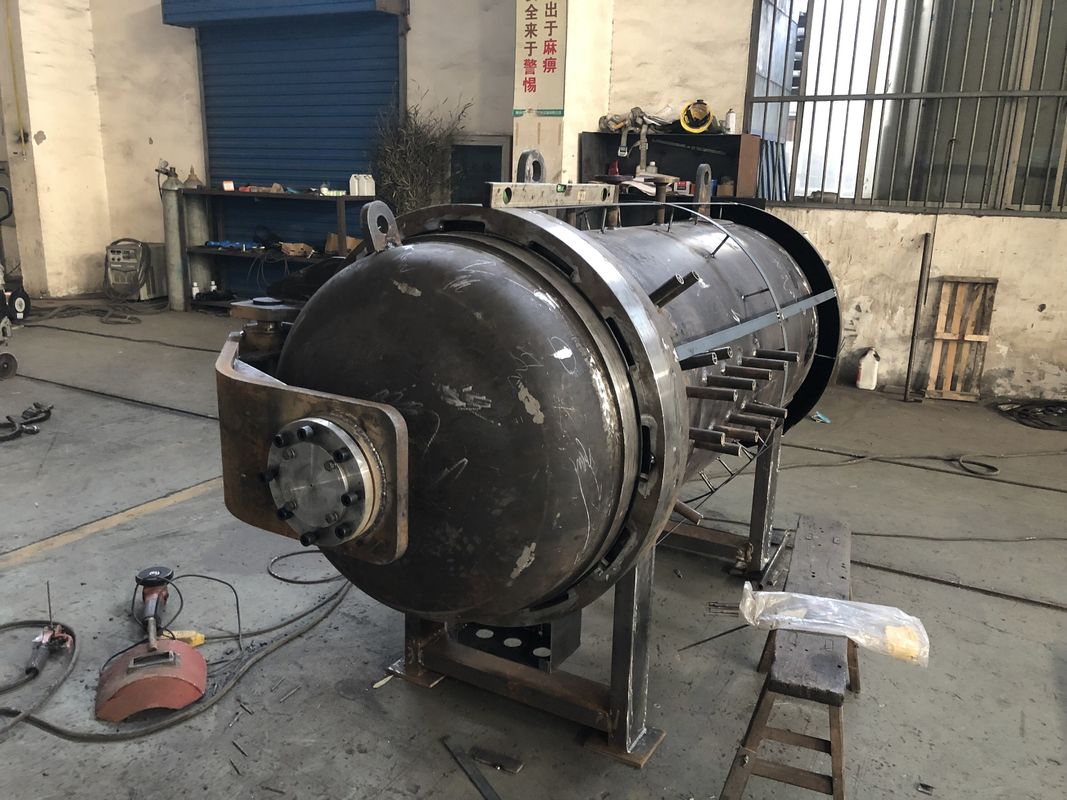

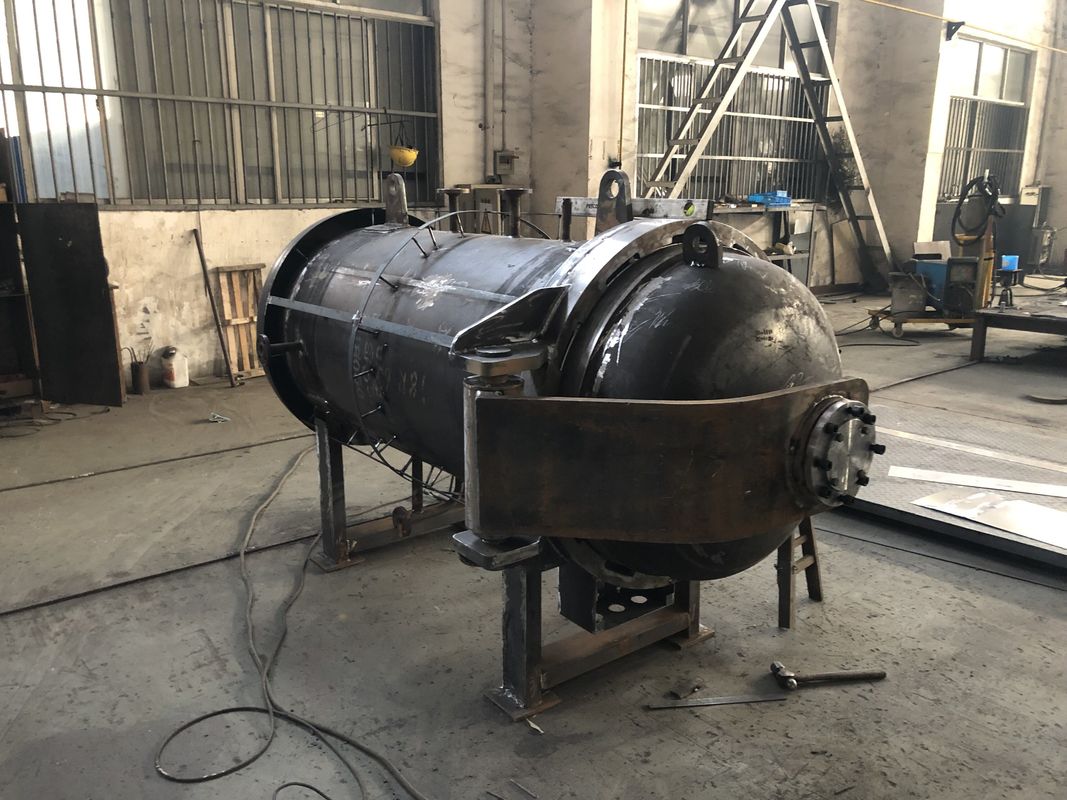

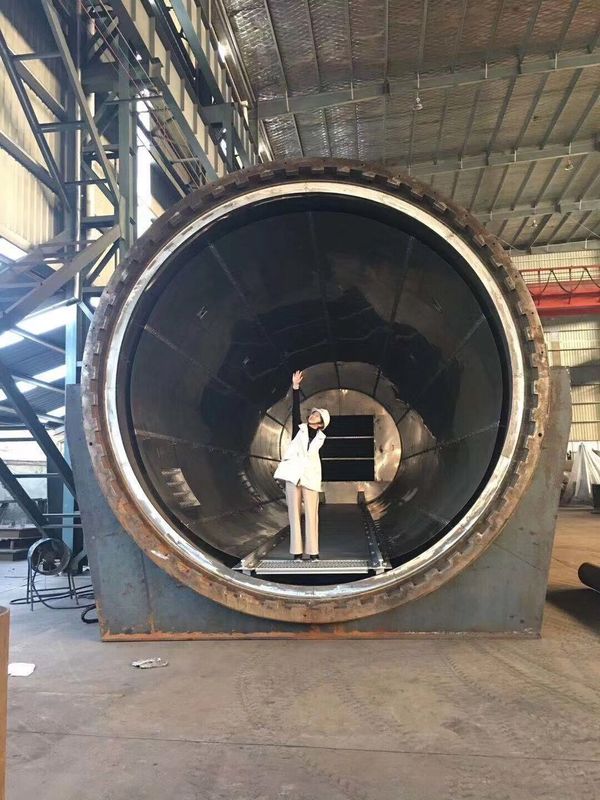

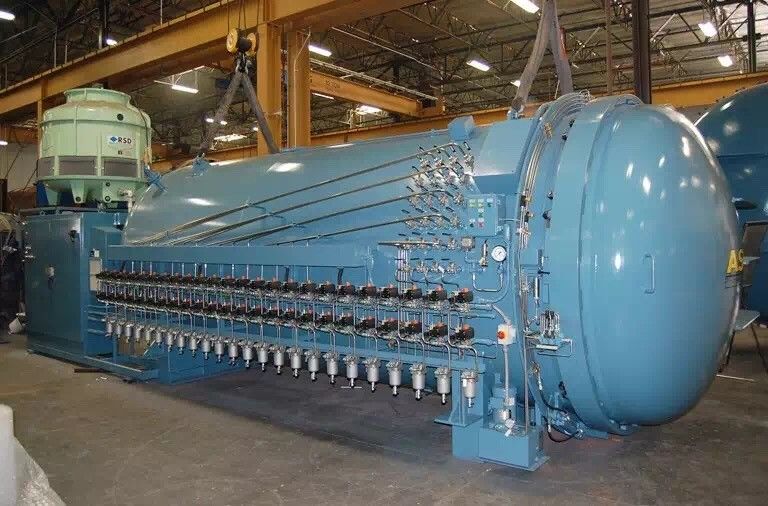

Autoclave in fibra di carbonio standard ASME 240KW Potenza di riscaldamento Φ2200mm×6000mm
Introduzione dettagliata dell'autoclave composita OL2260
Dati tecnici dell'autocalvo compositoΦ2200mm×6000mm
| 1.1 nome | Unità | Dati | |
| Uso | per la costruzione di materiali compositi | ||
| Tipo di autoclave | Impostato | Orizzontale | |
| Tipo di porta | Impostato | lato idraulico aperto | |
| Diametro effettivo | mm | 2200 | |
| Lunghezza effettiva | mm | 6000 | |
| Pressione di lavoro massima | MPa | 1.6 | |
| Temperatura massima di funzionamento | °C | 250 | |
| Materiale della conchiglia dell'autoclave | SA516 | ||
| Materiale di flange del corpo dell'autoclave | SA105 | ||
| Tipo di isolamento | Isolamento interno | ||
| Materiale isolante |
· Lana ceramica aluminosilicato (resistente alle temperature) ·,infiammatori) |
||
| Tasso di aumento della temperatura | °C/min | Scarico a 0,1°C/min | |
| Tasso di abbassamento della temperatura | °C/min | Scarico a 0,1°C/min | |
| Ferma della temperatura in basso | °C | 60 | |
| Uniformità della temperatura interna | °C | ± 2,0 (media di scarico) | |
| La differenza di mantenimento del controllo della temperatura | °C | ±1,0 (media di scarico) | |
| Termocoppia | Pezzo |
· Per la misurazione della temperatura si utilizza una termocoppia di tipo K, complessivamente di 12 pezzi e tutte reciprocamente indipendenti - coppia d'aria 2 pezzi, misura della temperatura dello stampo 10 pezzi |
|
| Tasso di aumento della pressione | MPa/min | 0-0.05 ((Lo scarico può essere regolato) | |
| Velocità di rilascio della pressione | MPa/min | 0-0.05 ((Lo scarico può essere regolato) | |
| Precisione del controllo della pressione | MPa | ± 0.014 | |
| Temperatura della superficie dell'autoclave | °C | Temperatura ambiente + 20°C, parti non superiori a 60°C | |
| Peso del materiale di carico | Kg | 2000 ((la rotaia all'interno dell'autoclave) 6# rotaia leggera | |
| Silenziatore rumoroso | dBA | ¢75 | |
| 1.2 Progettazione di base | |||
| Intervallo di temperatura di funzionamento | °C | 5~40°C | |
| Fornitore di alimentazione | V. | 380V Trifase | |
| Frequenza | Hz | 50 | |
| Pressione della sorgente d'aria di controllo | MPa | 0.8 | |
| Purezza della fonte di aria di controllo | -5°C non oleosi, pionte di rugiada -5°C | ||
| Pressione dell'acqua di ciclo | MPa | 0.3 | |
| 1.3 Sistema di ciclo dell'aria | |||
| Tipo di ventilatore | Tipo di anello | ||
| Quantità di ventole | 1 | ||
| Potenza del ventilatore | KW | 45 | |
| Modulo di controllo del ventilatore | Controllo di avvio e arresto della conversione di frequenza (PID Auto adjust) | ||
| 1.4 Sistema di riscaldamento | |||
| Tipo di riscaldamento | elettrico | ||
| Quantità di riscaldamento | Pezzo | 1 | |
| Materiale per riscaldamento | 304 SS | ||
| Potenza di riscaldamento | KW | 240 | |
| Scaldaia | Regolatore di potenza (per PID) | ||
| Tipo di comando del riscaldamento | controllo gerarchico da parte del PID | ||
| 1.5 Sistema di raffreddamento | |||
| Tipo di raffreddamento | Acqua | ||
| Quantità di raffreddatore | Impostato | 1 | |
| Materiale di raffreddamento | SS | ||
| Tipo di comando di raffreddamento | Valvola di regolazione di raffreddamento principale | ||
| Valvola di regolazione di pre raffreddamento | |||
| Valvola di regolazione di raffreddamento dell'aria | |||
| Bypass manuale | |||
| 1.6 Sistema a vuoto | |||
| Tipo di pompa a vuoto | Impostato | 2,aspirazione ≥ 160m3/h, un uso un riserva | |
| Quantità di connessione a vuoto | Pezzo | 8 | |
| Linea di vuoto | pezzo | 8 | |
| Misurazione del vuoto | Pezzo | 8 | |
| Il vuoto limite ultimo | MPa | - 0,098 MPa | |
| Serbatoio a vuoto | M3 | ≥ 0.5 | |
| tubi molli a vuoto | 8 pezzi, 2m, 4m, 5m ciascuno 6 pezzi | ||
| 1.7 Sistema di controllo | |||
| schermo touch Siemens PLC+ | Impostato | 1 | |
| Componenti Schneider | Impostato | 1 | |
| Unità di riscaldamento | Impostato | 2 | |
| Pannello di controllo | Impostato | 2 | |
2,Il sistema e la funzione della nostra autoclave
| 3.1 Porta | |||
| 1 | Il meccanismo di apertura rapida è stato progettato combinando i vantaggi del braccio laterale della porta aperta velocemente dell'autoclave pressata a caldo in patria e all'estero.la rotazione e il blocco del meccanismo della porta rapida sono progettati come una forma di guida idraulica. Dopo aver aperto il meccanismo di apertura della porta, si trova su un lato dell'autoclave.e la porta del serbatoio ha una struttura di supporto indipendente, che ha una rigidità e una resistenza sufficienti senza deformazioni. | |
|
| 2 | Impostazioni a favore del cliente per la direzione di apertura | ||
| 3 | La guarnizione per la tenuta utilizza gomma di silice tipo V, eresistente alle temperature260°C, normalmente può essere utilizzato più di 1000 volte. | |
|
| 4 | La porta ha un dispositivo di blocco manuale e un dispositivo di arresto manuale. | |
|
| 5 | Può misurare la temperatura all'interno dell'autoclave, quando la pressione nell'autoclave non è nella condizione corretta, non può aprire la porta. | |
|
| 3.2 Sistema di autoclave | |||
| 1 | Il progetto sarà conforme al codice ASME. |
|
|
| 2 | Utilizzo della conchiglia dell'autoclave materiale SA516, utilizzo della flange del corpo materiale SA105 | ||
| 3 | Vernice: dopo il completamento dell'autoclave, prima macinare, lucidare, rimuovere la ruggine e poi spruzzare la base di ruggine come base; buona marcatura anticorrosione; | ||
| 4 | Può essere in base alle esigenze del cliente, bisogno di fornire il colore alta. | ||
| 5 | Peso totale: circa 30 t | ||
| 3.3 Sistema di riscaldamento | |||
| 1 | Riscaldamento elettrico, riscaldato da tubi in acciaio inossidabile. | |
|
| 2 | Il riscaldatore è fissato all'estremità dell'autoclave, con ruota mobile, può essere rimosso facilmente per la manutenzione quotidiana | ||
| 3 | Potenza di riscaldamento: circa 240 kW; | ||
| 4 | Potenza regolare controllo area di riscaldamento, può realizzare un'elevata efficienza e risparmiare. | |
|
| 5 | Controllo del contattore di classificazione del regolatore di potenza: controllo della stabilità di riscaldamento, elevata precisione di controllo; | ||
| 6 | PID (autoimpostazione) controllo proporzionale 0-100% di uscita | ||
| 3.4 Sistema di raffreddamento | |||
| 1 | 304 scambiatore di calore in acciaio inossidabile, tutte le parti interne bagnate sono in acciaio inossidabile | |
|
| 2 | Scambiatore di calore fissato all'estremità dell'autoclave, con ruota mobile, facilmente rimovibile per la manutenzione quotidiana | ||
| 3 | PLC Valvola di raffreddamento di controllo proporzionale 0-100% di uscita | |
|
| 4 | PLC controllo proporzionale 0-100% controllo di uscita modo di raffreddamento combinato di raffreddamento dell'aria, raffreddamento di umidità atomizzata | ||
| 3.4 Descrizione dell'aumento e del rilascio di pressione | |||
| Controllo proporzionale PLC 0-100% Valvola di aumento della pressione di uscita. | |
||
| Controllo proporzionale del PLC 0-100% Valvola di rilascio della pressione di uscita | |||
| Con silenziatore. | |||
| 3.4 Isolamento e sistema di conduzione dell'aria | |||
| 1 | Tipo di isolamento:isolamento interno | |
|
| 2 |
· Materiale: lana ceramica aluminosilicatoresistente alle temperature |
||
| 3 | Spessore dell'isolamento: 100 mm | ||
| 4 | Piastra di rivestimento isolante: la piastra di protezione in acciaio inossidabile, lo strato di isolamento termico all'interno del serbatoio, la piastra di rivestimento in acciaio adottano la struttura senza nit,impedire efficacemente alla rivetta di espandersi e contrarsi, e tenere fuori il cotone isolante termico, e avere buone misure di protezione. | |
|
| 5 | Il tubo conduttore d'aria è realizzato in acciaio inossidabile e non è conveniente rivetto per l'installazione e la manutenzione.I due lati del tubo conduttore di aria sono anche dotati di ganci, e il tubo a vuoto e le termocoppie possono essere sospesi. | |
|
| 3.5 Sistema di sicurezza | |||
| 1 | Esistono meccanismi pneumatici, meccanici ed elettrici di chiusura delle porte. | |
|
| 2 | Dispone di allarme / blocco di temperatura superiore, allarme / blocco di sovrapressione, allarme / blocco di perdite di vuoto. | ||
| 3 | Il blocco del ventilatore e del tubo di riscaldamento e del tubo di riscaldamento può essere avviato dopo l'apertura del ventilatore. | ||
| 4 | La valvola di sicurezza è installata secondo la norma ASME. | ||
| 5 | Con aria a pressione zero, sistema di rilevamento della temperatura, la pressione dell'aria, la temperatura non è sicura quando la pressione, non può aprire la porta, al fine di prevenire la pressione di ferire le persone. | ||
| 3.6 Sistema a vuoto | |||
| 1 | Con due pompe a vuoto come sorgente di vuoto, viene adottata una pompa a vuoto a vane rotative (una per uso e una per riserva) e la velocità di pompaggio di ciascuna pompa a vuoto è di 160 m3/h,che garantisce la pressione di vuoto della cavità della membrana -00,098 MPa (pressione assoluta). | |
|
| 2 | Il serbatoio tampone a vuoto e il sistema di vuoto a vuoto equipaggiati con un fonditore di 0,5 m integrati insieme.Quando la condotta di vuoto viene evacuata a causa della perdita del sacchetto di vuoto, poiché il guasto non viene interrotto in tempo e la pressione del serbatoio a vuoto sale a un valore di pressione positivo, la valvola di sicurezza si apre automaticamente ed esaurisce,e protegge il serbatoio di stoccaggio a vuoto e la pompa a vuoto. | ||
| 3 | 2 pompe a vuoto possono essere interrotte automaticamente ogni 1 ora; durata limitata di protezione della pompa a vuoto | ||
| 4 | Il sistema di vuoto viene misurato e separato, e la condotta di vuoto a 8 vie DN15 è controllata da una valvola a sfera pneumatica alta e vera.Il modo 8 viene utilizzato per misurare il grado di vuoto attraverso il trasmettitore di pressione (il grado di vuoto può essere regolato e il valore numerico può essere impostato), e l'accuratezza di rilevamento è elevata.per garantire la stabilità e la sicurezza del sistema a vuoto in condotte a vuoto■ tutti i tubi sono in acciaio inossidabile; | |
|
| 3.7 Sistema di controllo automatico | |||
| 1 | Il sistema di controllo è costituito da un doppio controller programmabile della serie SIEMENS PLC200 SIMATIC + touch screen per il controllo dell'intero processo. | |
|
| 3 | Il touch-screen è facile da monitorare e da usare, ha un menu di scorciatoie e un pulsante di funzionamento, visualizza e registra curve di dati in tempo reale, può impostare e visualizzare curve di programmazione.visualizzare le curve di funzionamento effettivoLa temperatura di ogni punto, la pressione nel serbatoio e il grado di vuoto sono registrati e registrati.Può monitorare lo stato di funzionamento del serbatoio di pressatura a caldo corrente (riscaldamento, ventilatore in funzione, controllo del funzionamento della valvola, temperatura, pressione e vuoto). Le informazioni sul punto di allarme del sistema di serbatoio di pressatura a caldo possono essere visualizzate in tempo reale. | |
|
| 4 | Le procedure di lavoro quali temperatura, pressione, tempo e vuoto sono controllate automaticamente da schermo touch SIEMENS PLC+.programma di controllo di riscaldamento e raffreddamento ad alta efficienza e rispettoso dell'ambiente sviluppato dalla nostra aziendaIl programma è progettato per il pompaggio automatico a vuoto, il riscaldamento automatico, la conservazione del calore automatico (impostazione di una serie di processi e procedure,ogni programma può impostare più sezioni di isolamento termico), amplificatore automatico, imballaggio automatico, scarico automatico (impostare un certo numero di processi e procedure, ogni programma può impostare una pluralità di sezione di pressione di potenziamento),controllo automatico dell'intero processo del tempo di lavoro. Il tempo di processo, la temperatura di processo e la pressione di processo possono essere modificati in linea. Il processo può essere memorizzato nel disco in U. Dopo aver impostato il programma di processo,non è necessario che l'operatore riceva le merci direttamente dopo il periodo di lavorazioneIl backup ha una funzione di funzionamento manuale e può essere operato automaticamente e manualmente per completare l'intero processo di controllo del processo. | |
|
| 5 | La curva del vuoto di temperatura e pressione viene generata automaticamente per monitorare l'intero processo. | |
|
| 6 | Il rapporto storico di temperatura e pressione vuoto viene generato automaticamente e il disco in U può essere collegato per la stampa. | |
|
