Linea di produzione completamente automatica su misura dei materiali da costruzione dell'autoclave della sabbia per legno

Il materiale autoclavo per calcestruzzo aerato (AAC) è stato sviluppato nel 1924 in Svezia.È diventato uno dei materiali da costruzione più utilizzati in Europa e sta crescendo rapidamente in molti altri paesi del mondo.

Il calcestruzzo aerato autoclavo, noto anche come aircrete, è un prodotto da costruzione leggero, resistente, altamente isolante e resistente, prodotto in una vasta gamma di dimensioni e resistenza.

L'AAC offre incredibili opportunità per aumentare la qualità degli edifici e allo stesso tempo ridurre i costi sul cantiere.AAC è prodotto da una miscela di sabbia di quarzo e/o cenere volante polverizzata (PFA)A causa delle sue eccellenti proprietà, l'AAC è utilizzato in molte costruzioni,ad esempio in case residenziali, edifici commerciali e industriali, scuole, ospedali, alberghi e molte altre applicazioni.

Il calcestruzzo gassato autoclavo è in realtà silicato di calcio idratato.Il gesso viene utilizzato come catalizzatore e per ottimizzare le proprietà dell'AAC.

La silice viene ottenuta da sabbia di silice, cenere volante (PFA), roccia di silice frantumata e/o pietra.sabbia di fonderia o borghese provenienti dalla rottura del vetro, purché i livelli di alcali o di altre impurità non siano troppo elevati.

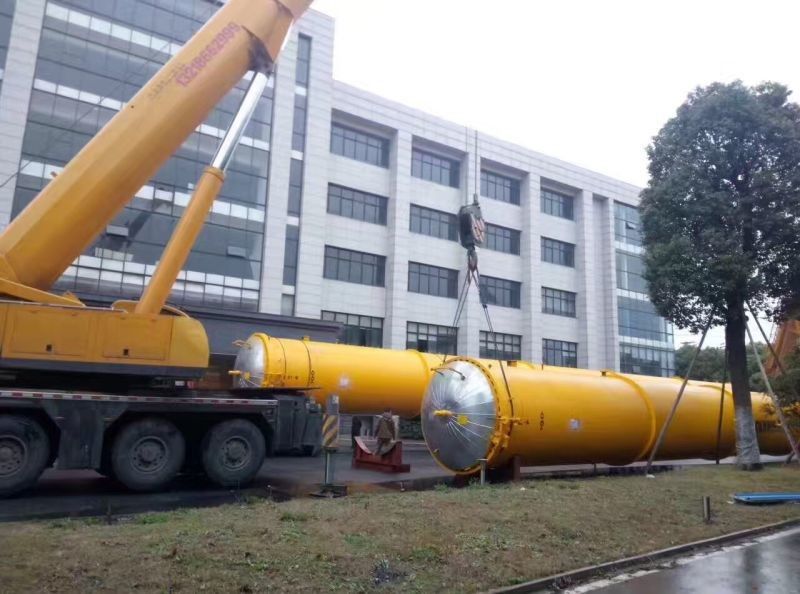

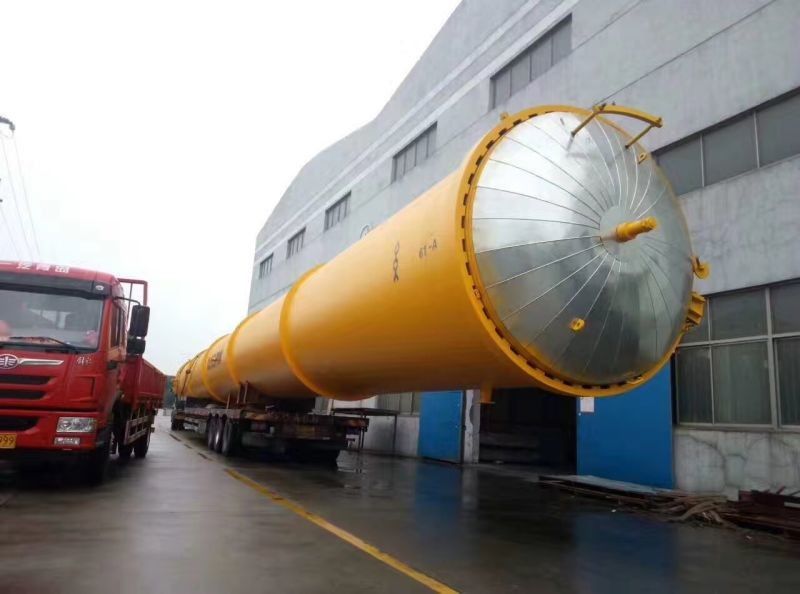

Questo prodotto è un equipaggiamento chiave che ha una vasta applicazione nella fabbrica di materiali da costruzione per curare in autoclave diversi tipi di materiali da costruzione.,Il suo vantaggio è la comodità di funzionamento, la sicurezza e l'affidabilità.

AAC BLOCK LINEA DI PRODUZIONE INTRODUZIONE del materiale grezzo

Materiale principale delle macchine a blocchi AAC:ceno di carbone, sabbia, rifiuti minerari, polvere di carbone, pietra e altri materiali di silicio.

1 Il peso del prodotto è di 600 kg/m3 per il controllo.

2 capacità annuale di 200.000 m3.

3 set di materie prime: cemento 6,5%, calce grezza 23%, cenere volante 68%, gesso 3%, polvere di pasta di alluminio 350 g/m3.

4 di acqua e di materiale 0.631

5 prodotto da uno stampo 2.88M3

6 Tempo di ciclo del liquame di fusione 5-6 minuti, tempo di ciclo di taglio 5 minuti.

7 temperatura dello slurry di fusione 38-42 gradi

8 corpo silenzio di arresto. tempo è 1.5-2.5housr, temperatura 50-90 gradi, dopo silenzio di arresto forza del corpo è 0.15-0.18Mpa

9 Tempo di ciclo di raffreddamento a vapore, entrate ed uscite dall'autoclave circa 0,5 ore, tempo di ciclo di raffreddamento a vapore circa 6 ore/1,6 MPa, complessivamente 6,5 ore.
